首頁> 水滴角測量儀> CA720全自動晶圓專用接觸角測量儀

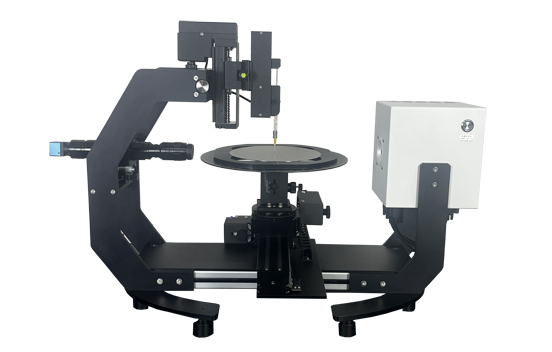

產品名稱：CA720全自動晶圓專用接觸角測量儀
貨期：現貨
品牌：北斗儀器
型號：CA720
產地：重慶
0

點擊咨詢


貨期：現貨

品牌：北斗儀器

型號：CA720

產地：廣東東莞

名稱：全自動晶圓專用接觸角測量儀

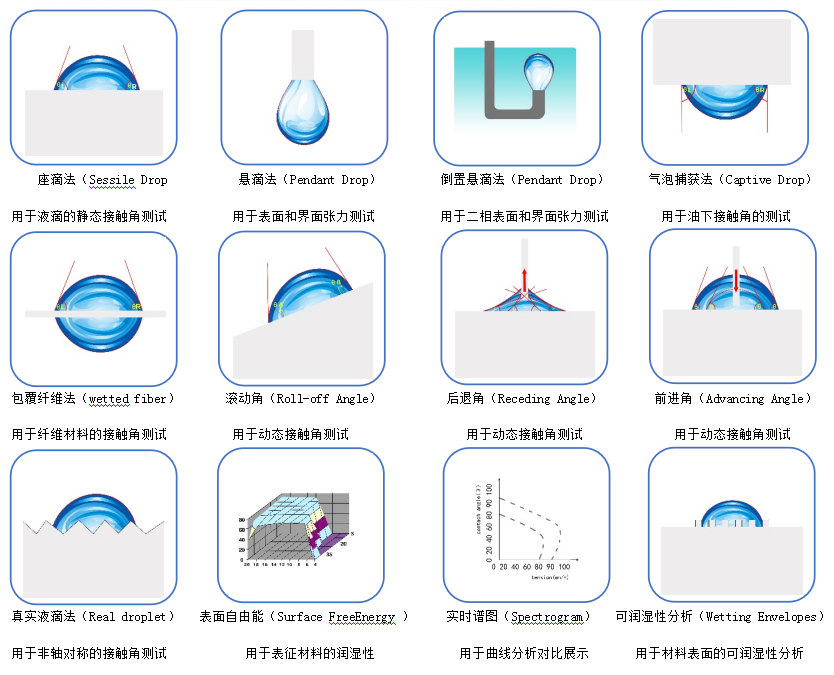

接觸角（Contact angle）是指在氣、液、固三相交點處c作的氣-液界面的切線，此切線在液體一方的與固-液交界線之間的夾角θ，是潤濕程度的量度。是現今表面性能檢測的主要方法。采用光學成像的原理-圖像輪廓分析方式測量樣品表面的接觸角、潤濕性能、表界面張力、前進后退角、表面能等。主要由光源、注射單元、樣品臺、采集系統、分析軟件等組成。設備采用全自動進液裝置，性價比高、拓展性強、功能全面、可滿足各種常規測量需求，目前已經廣泛使用在眾多高校院所及企業。

適用范圍.jpg .

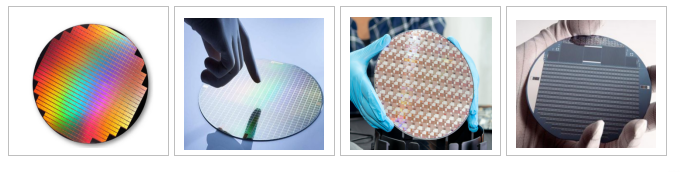

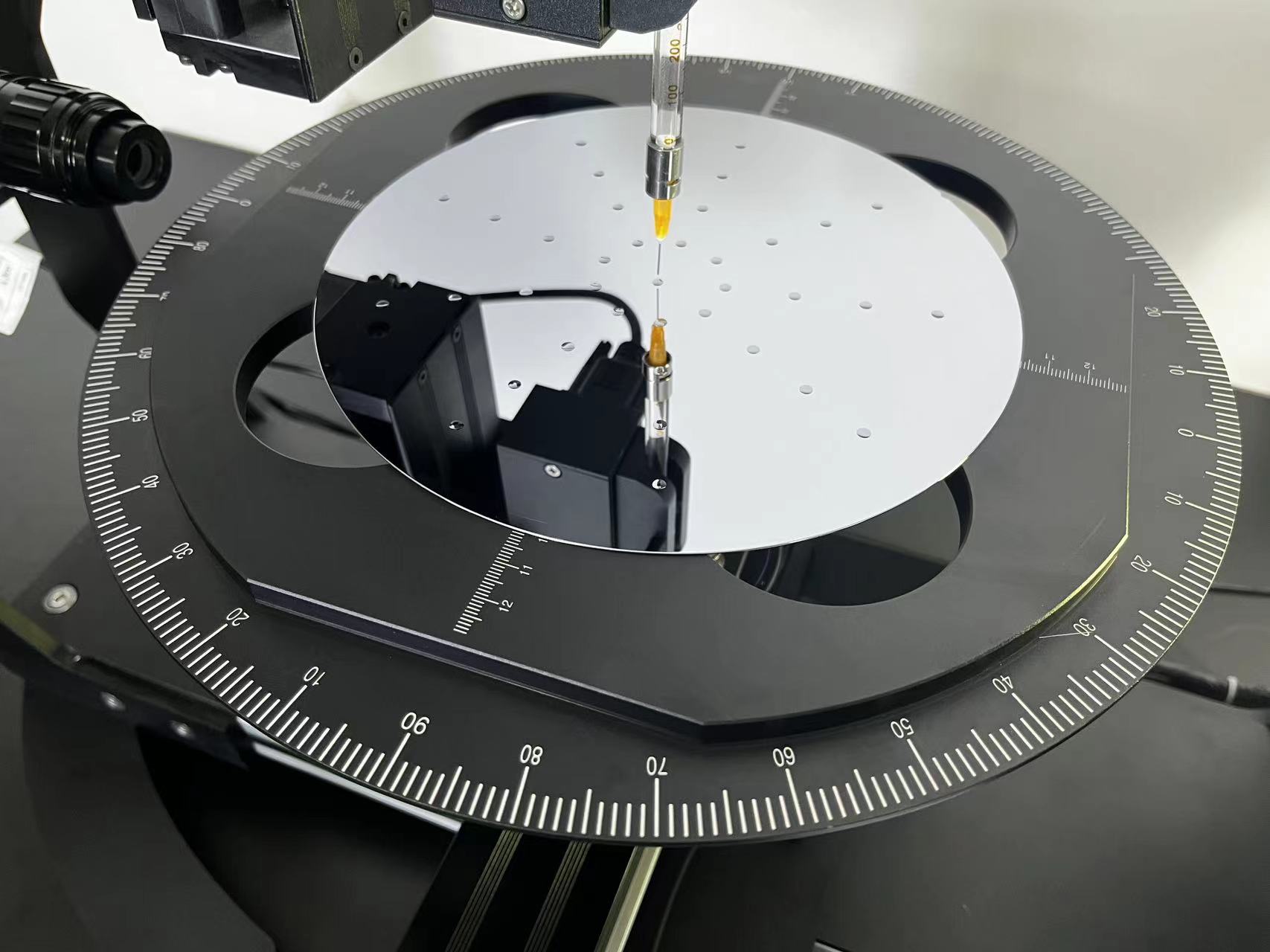

專為晶圓深度定制的一臺全自動接觸角測量儀，廣泛用于晶圓的潤濕性能分析與研究，是一臺快速測量晶圓多點位潤濕性分析測量的設備。


ASTM D 1173 /評價表面活性劑發泡性能的標準測試方法（羅氏泡沫分析法）

ASTM 5725 / 用自動接觸角測試儀測試片狀材料表面潤濕性和吸收性的標準方法

ASTM 724 / 紙表面潤濕性的標準方法（接觸角法）

ASTM C 813 / 用接觸角測量法測試玻璃疏水污物的標準方法

ASTM D 971 / 用環法測試油對水的界面張力的標準方法

ASTM D 1331 / 表面活性劑溶液表面張力和界面張力的標準測試方法

ASTM D 1417 / 測試合成橡膠膠乳的標準方法

ASTM D 1590 / 水表面張力的標準測試方法

DIN 53914 / 表面活性劑測試 – 測定表面張力

DIN 55660 / 色漆和清漆 - 潤濕性評價

DIN EN 14210 / 表面活性劑 – 用鐙法或環法測定表面活性劑溶液的表面張力

DIN EN 14370 / 表面活性劑 - 表面張力的測定

DIN 14272 / 泡沫化合物德標 - 適用于消防用低膨脹水性成膜泡沫化合物

ISO 1409 / 塑料/橡膠-聚合物分散體和橡膠膠乳（天然和合成）- 表面張力的環法測定

ISO 4311 / 陰離子和非離子表面活性劑 - 臨界膠束濃度的測定 – 板法、鐙法或環法測量表面張力

ISO 6295 / 油水界面張力的測定

ISO 6889 / 表面活性劑 – 用拉膜法測定界面張力

ISO 304 / 表面活性劑 - 用拉膜法測定表面張力

Amtsblatt EU L251/37 / 表面張力

OECD 115 / 化學品測試準則- 水溶液的表面張力



眾所皆知，軟件是一臺儀器的靈魂所在，組成系統的硬件雖為測量提供了基礎，但只有在軟件的支持下，才能完美地實現硬件的功能，充分發揮其潛力，使系統的總體功能和性能如虎添翼。

本公司研發定制的CA V1.2.1靜/動態接觸角測量軟件+表面能測量軟件專用測控軟件自2010年開始就面向客戶提供使用，經過11年來各行業客戶的使用反饋、使用要求、國家標準和國外標準的融合，已經達到一個很成熟穩定的狀態。

擁有自主知識產權的軟件控制系統（行業內極少），在對以后軟件升級，新標準更換的時候起到一個很大的優勢。

本款產品所操控的軟件已經獲得國家版權局登記證書，仿冒必究。

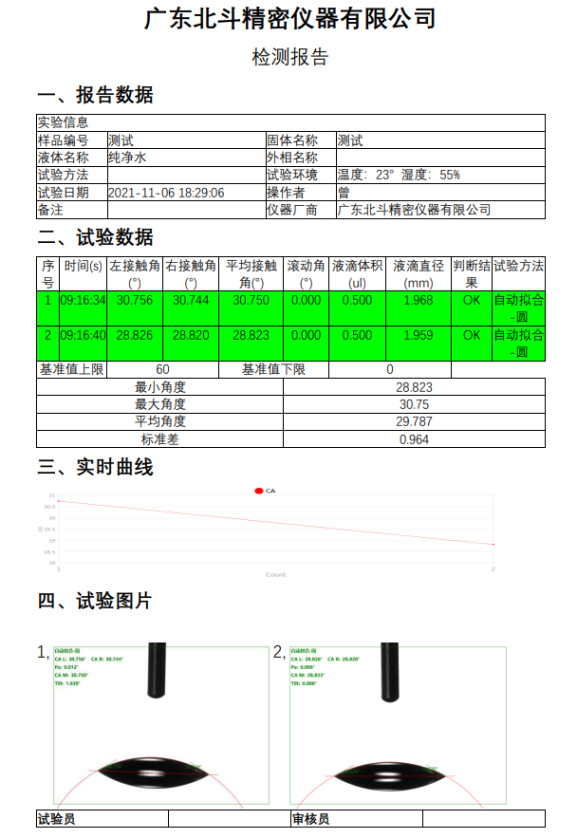

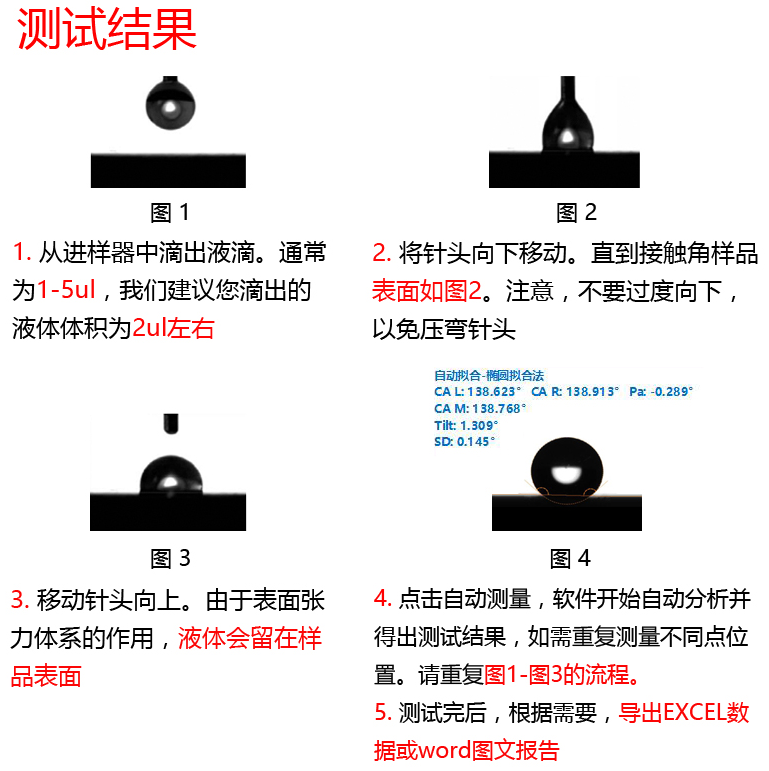

| 測試報告

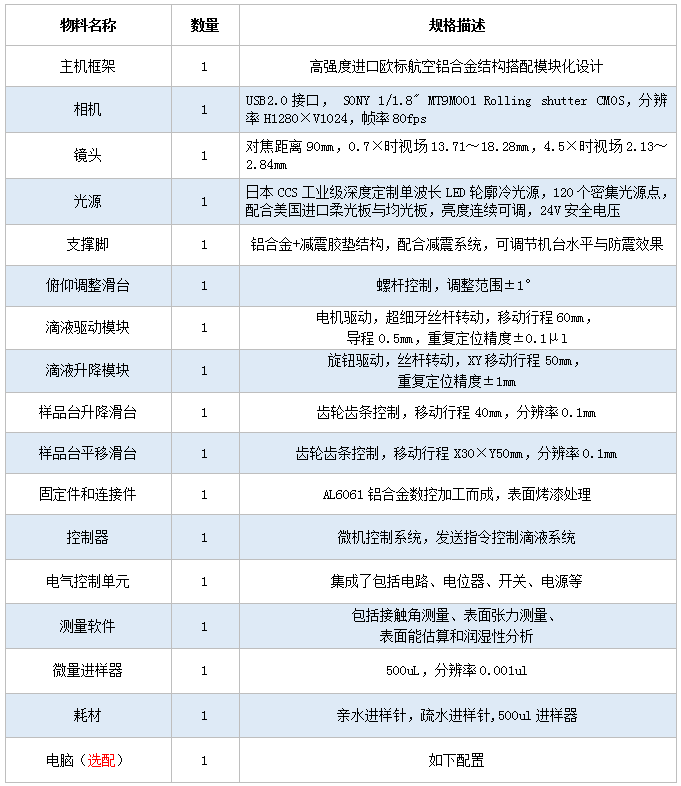

PT-501C電腦式剝離力試驗機-技術方案書1103.png 精細機械：系統的框架選用高質量的進口高強度氧化保護鋁型材并烤漆處理，所有的其它主要組件也都是由鋁合金，不銹鋼和銅合金通過精密制作而成。

PT-501C電腦式剝離力試驗機-技術方案書1103.png 精密定位：系統所有的線性移動單元，包括三維樣品臺（xy-軸），(Z-軸)注射器/針頭的移動調節，均是由直線銅齒條和精密燕尾槽驅動，確保傳動平穩、輕松和精細。

PT-501C電腦式剝離力試驗機-技術方案書1103.png 自動控制：作為標準配置CA-200配備了專業級軟件控制的精密自動液體分配系統AD（Automatic Dispensing）。采用精密線性直線導軌滴液，控制精度可達0.1ul,確保測量的準確性和重復性，普賽特人改變傳統導液管進液的方式，采用推桿直頂式結構，更方便進樣器的清洗及更換，同時避免了傳統導液管進樣排空氣難且需專業人士操作的難題。它既可裝載高精度氣密玻璃微量注射器（如用于需精密/精細體積控制的測量）又可配置一次性塑料注射器（如用于難清洗的液體樣品測量）；當液體用完后，可直接通過配送的5ml燒杯進行自動加液。

PT-501C電腦式剝離力試驗機-技術方案書1103.png 配置齊全的進樣器與針頭選擇：提供數十種不同規格的進樣器供使用者選擇，如不同規格（25ul/50ul/100ul/250ul/500ul/1000ul….）,不同材質（氣密玻璃進樣器/塑料進樣器），不同品牌（Hamilton/boli….）以滿足不同客戶需求。提供各種規格（10-34#）以及不同材質（不銹鋼/聚四氟乙烯/pp撓性針頭）以及特殊針頭（彎曲針頭），可用于常規接觸角測量，也可用于超疏水、超親水、高粘度等特殊液體的進樣、液滴轉移等。

PT-501C電腦式剝離力試驗機-技術方案書1103.png 成像系統：作為標準配置CA-200采用了行曝光（Rolling Shutter）高分辨率CMOS圖像傳感器配合pomeas0.7-4.5遠心輪廓鏡頭。保證最佳的成像效果。同時亮度連續數字可調的高強度背光冷光源為成像提供了均勻的背景照明。

PT-501C電腦式剝離力試驗機-技術方案書1103.png 領先的軟件平臺 ：軟件是整個測量系統的靈魂和大腦。 CAPST V1.2.1軟件為用戶提供了范圍廣泛的功能和特性，而且其中的許多項目在這一領域均是出類拔萃。作為一光學方法，測量的精度取決于成像的質量和后著的處理、分析和計算方法。其中采用的亞像素（ sub-pixel）液滴坐標檢測，自動液 /固 /流 -三相接觸線識別，液滴全輪廓分析，和基于連續信息反饋的液滴監視功能等構成了軟件的核心組件，而且這一切又都能實時完成。




物料名稱	品牌	物料名稱	品牌
CPU	英特爾雙核3.2G	鼠標鍵盤	匯佰碩 BT190
主板	技嘉工控主板	機箱	金和田
內存	金士頓4G DDR3 1600	電源	長城
硬盤	金士頓 240G	顯示器	HUYINIUDA 19寸
