水滴角測試儀如何測定接觸角的前進角和后退角
發布時間：2022-02-14 點擊次數：819

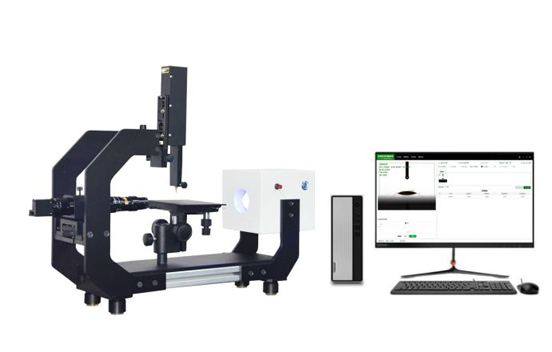

接觸角測試儀，主要用于測量液體對固體的接觸角，即液體對固體的浸潤性，可以測量各種液體對各種材料的接觸角。儀器主要由自動旋轉平臺、視頻采集卡、CCD攝像頭、高級變焦鏡頭、自動電控溫系統、自動影像分析系統、全電動三維平臺組成。
根據測量產品的大小，接觸角測試儀測試平臺也需大小來配置。因?yàn)槠脚_(tái)增大，對攝像頭要求較高，所以成本上也會增加。加液方式有自動加液和手動加液，一般會選用手動加液，自動加液需要配置兩個馬達，程序上可以設定加液量。所以自動加液的加液量是比較穩定，測試出來的結果肯定信賴度較高。
儀器在測試產品是時，固體表面一般都是非理想表面，或大或小總會出現接觸角的滯后現象，因此，一般需要同時測定接觸角的前進角和后退角。通過注液器來控制液滴的體積，同時進行連續拍照，當增加液滴體積時可測出前進角，減少液滴體積時可測出后退角。注意在測定時要把毛細管插入液滴中。
因增減液滴法屬于動態過程，一定要以錄像的方式將操作過程錄制下來，然后再逐幀分析，抓取具有典型意義的圖片進行分析。按基本調整方法將接觸角測試儀調整好，向下移動滴液器，使針頭基本接觸到試樣平面，然后調整焦距和變焦使針頭處于畫面中心并處于清晰的位置。
如果操作過程三相作用過程變化較快，建議選擇較低的分辨率并關閉大圖視頻，這樣可以提高幀頻率。單擊錄像按鈕，然后旋轉接觸角測試儀的滴液器測微頭，向固體試樣增加液體，液滴體積增加到一定程度后，向逆時針旋轉測微頭，將液體吸回到針管中。液滴減小到一定程度后，單擊停止按鈕停止錄像并自動保存。保存后的錄像文件可在“視頻截取”中進行分析抓取照片，這樣接觸角的前進角和后退角的測量數值就會被保存下來。
