表面接觸角測量儀的工作原理
發布時間：2022-01-21 點擊次數：813

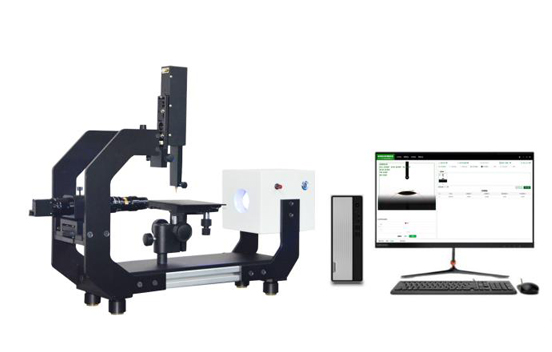

表面接觸角測量儀可以測量粉末、顏料和多孔固體的吸附和實際接觸角，全自動滴液，手動樣品平臺，測試動態接觸角，靜態接觸角，傾斜滾動角等各類特殊角度。
儀器采用先進的光學視頻測量技術，將高精度工業相機拍攝的圖像傳輸?shù)接嬎銠C進行數據處理。功能齊全，操作方便。被廣泛應用于玻璃、透鏡、液晶屏、CD元件、觸摸屏、電路板、石油、噴涂等行業的表面研究和清潔度分析。
當液滴在不受力場影響的空間中自由運動時，由于界面張力的存在，液滴呈球形。然而，當液滴與固體平面接觸時，液滴的形狀取決于液滴內部凝聚力的相對大小以及液滴與固體之間的粘附力。當液滴放置在固體表面上時，液滴會自動擴散到固體表面或與固體表面以一定的接觸角存在。
表面接觸角測量儀測量方式：
1、點擊“視頻設置與分析”菜單，勾選“手動”項。首先調整水平(水準泡居中)，上移工作臺以工作臺的上邊緣線為基準，旋轉攝像系統，使攝像窗口的上或下邊與之平行。
2、再把試樣置于工作臺上放平壓緊，利用微量進樣器調整液滴的量，使在針頭形成液滴，轉動旋鈕使工作臺上移，讓試樣表面與液滴接觸，再下移工作臺，試樣上即可留下液滴。
3、通過工作臺和攝像系統的調節，使液滴顯示清晰后，點擊“凍結”按鈕，(上述下劃線部分，也可使用“快照”和“瀏覽”選取圖片，雙擊后用以測量)即可按下述方法進行接觸角的測量。
表面接觸角測量儀有三種截圖：瞬間凍結、自動連續攝影和高速攝影。即使是揮發性液體也能確保測量。同時，切線是影響測量值的一個主觀因素。
